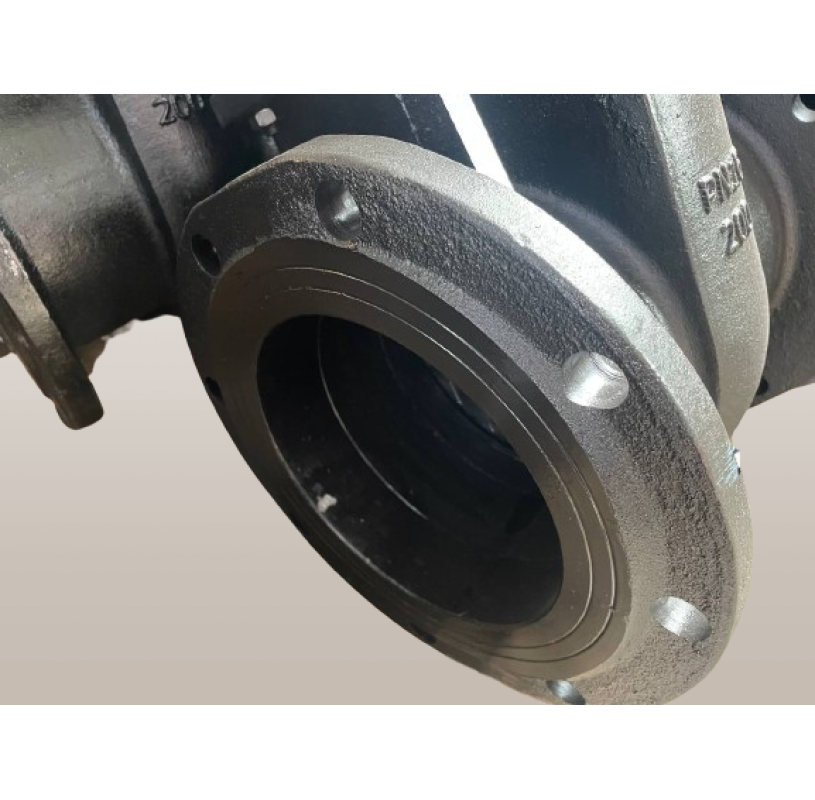

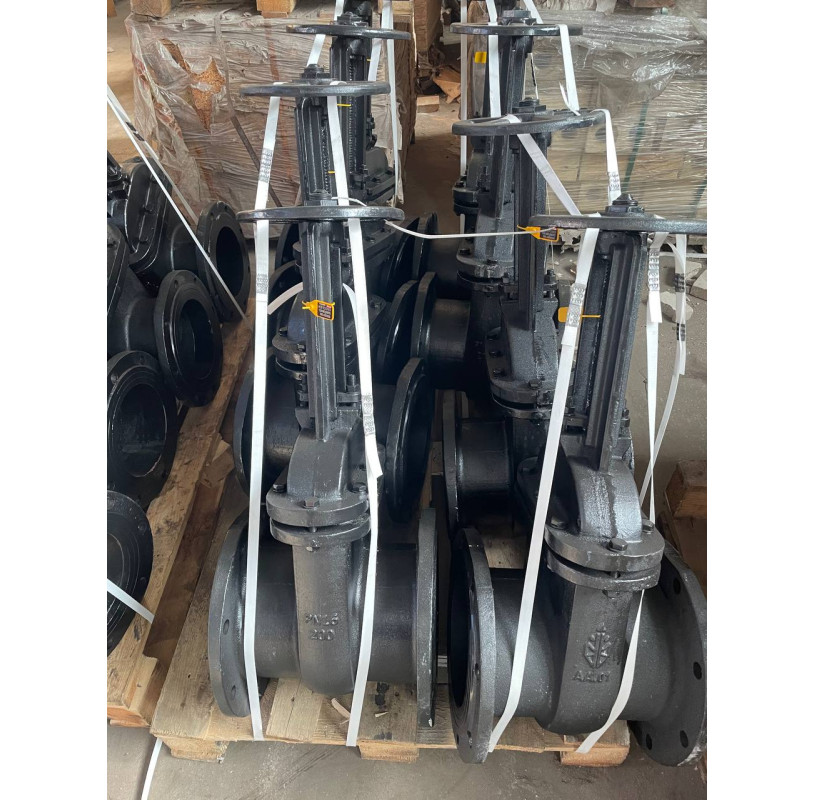

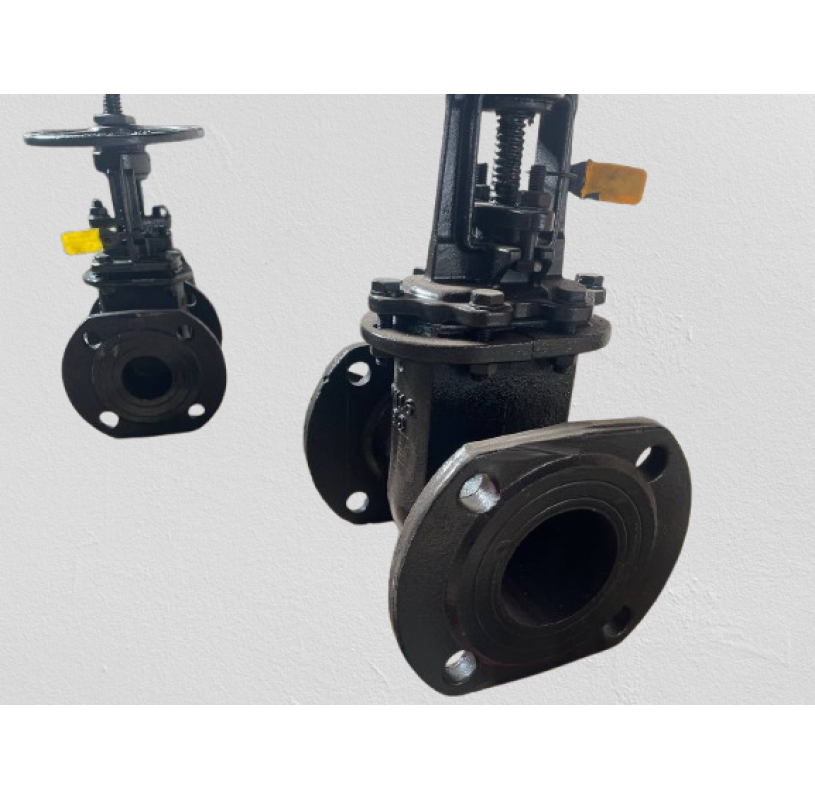

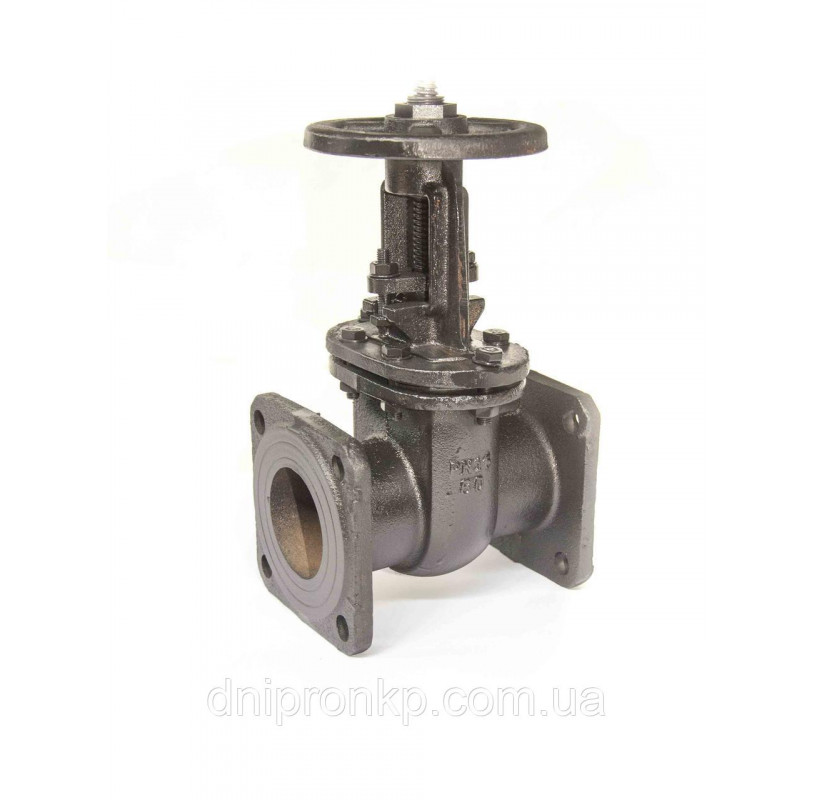

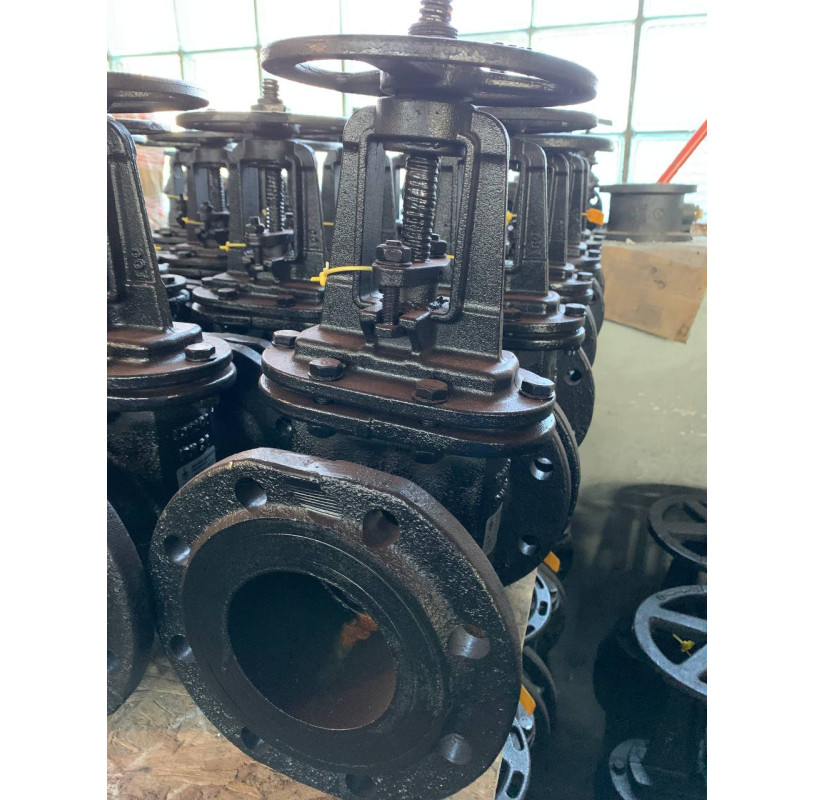

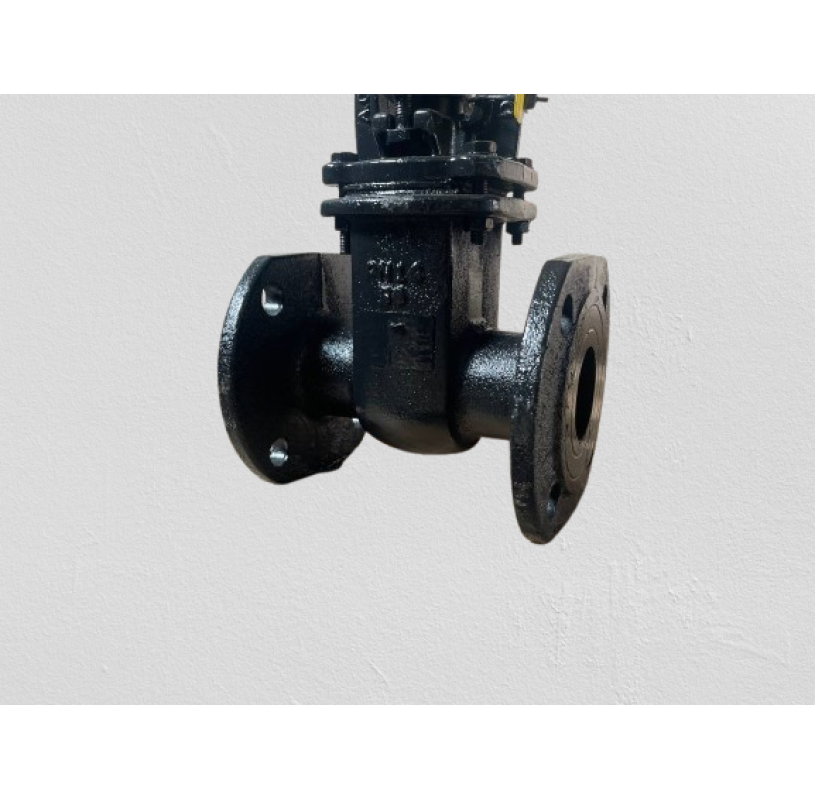

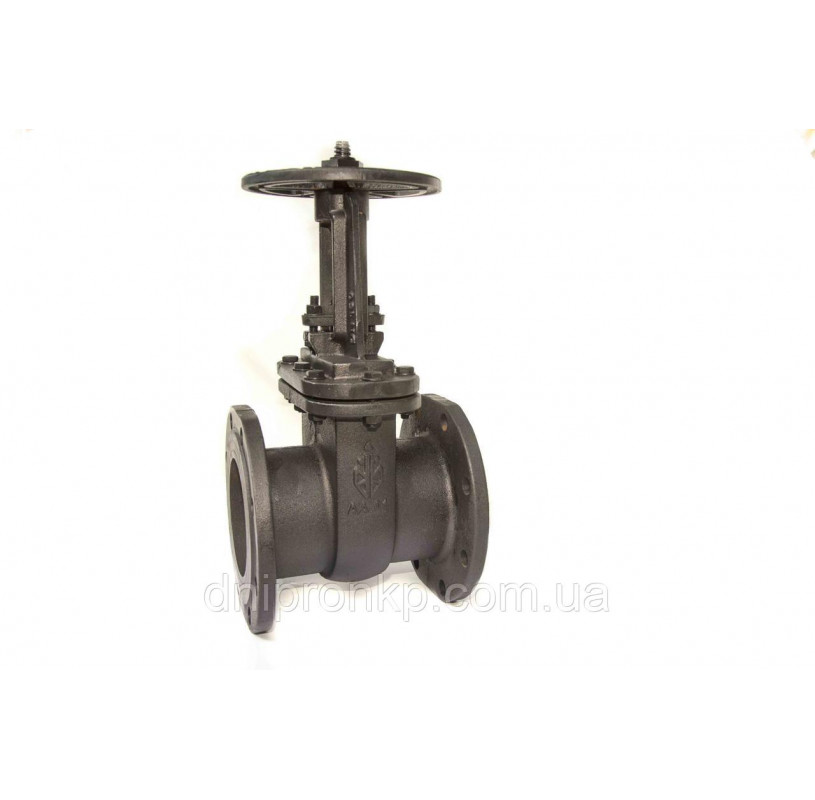

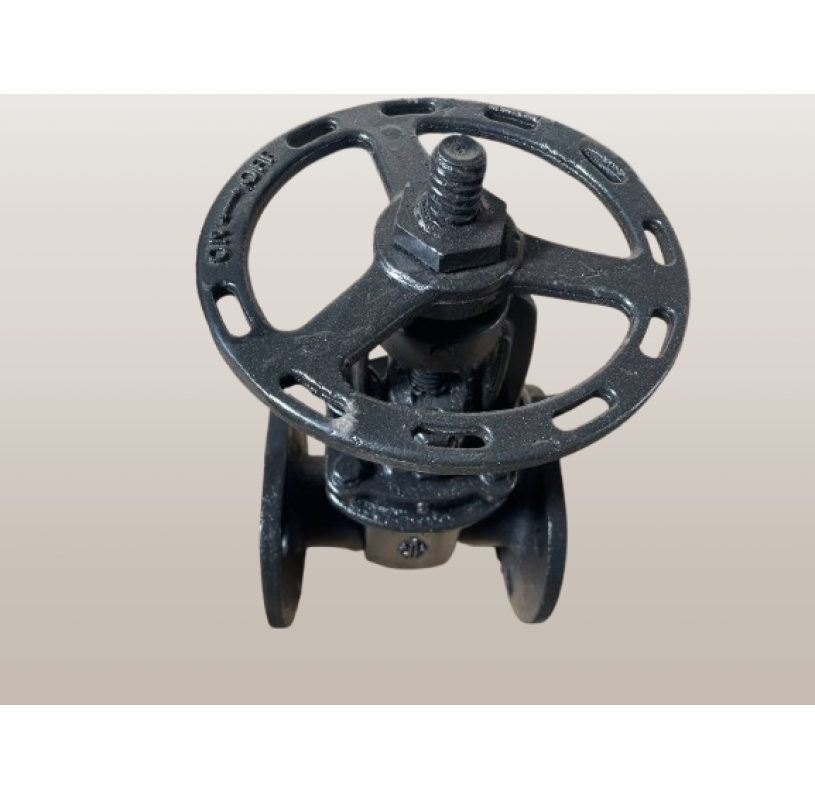

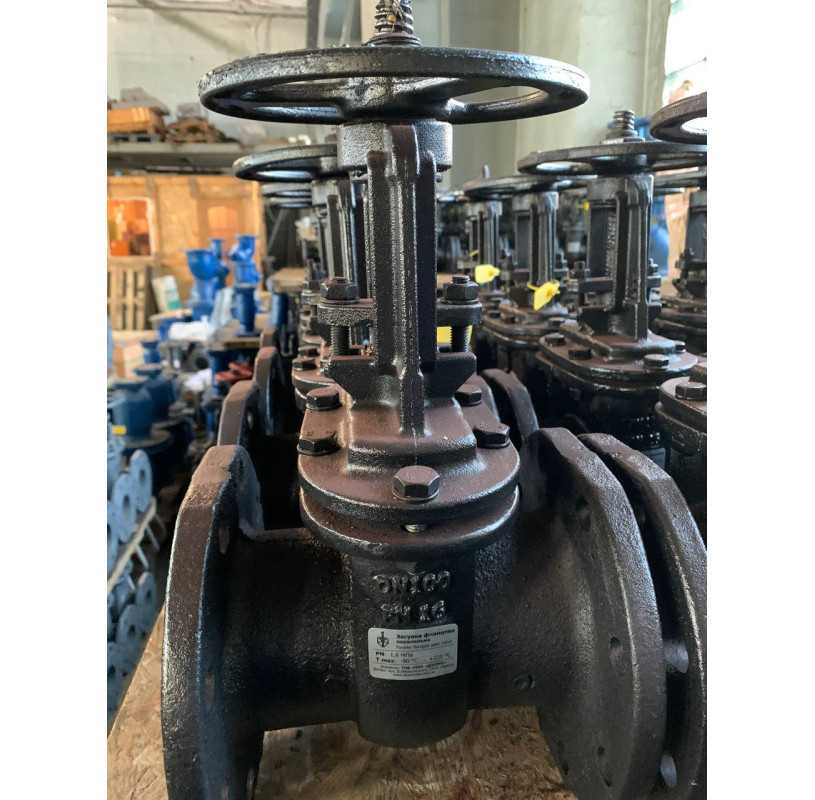

Zasuwa żeliwna to urządzenie odcinające montowane na rurociągu w celu odcięcia przepływu cieczy lub gazu. Czynnikiem roboczym jest zimna i gorąca woda, powietrze, para wodna, gaz, olej, produkty ropopochodne i inne nieagresywne ciecze. Zasuwa żeliwna kołnierzowa Du100 jest odpowiednikiem zasuwy 30Ch6BR. Zapewnia hermetyczne uszczelnienie i jest stosowana w instalacjach wodociągowych, gazowych, grzewczych oraz instalacjach przemysłowych.
W przeciwieństwie do tańszych odpowiedników w zasuwach żeliwnych naszej produkcji, w miejscach uszczelnień zamiast natryskiwania lub pokrywania niskiej jakości metalami, stosujemy wysokiej jakości pierścienie mosiężne o grubości nie mniejszej niż 5 mm. Pierścienie te są „wciskane” na tarcze i w korpus elementu blokującego.
Zalety naszych zasuw żeliwnych DN 100:
✔ Ciśnienie robocze: 1,0 MPa (10 atm.)/1,6 MPa (16 atm.) W przeciwieństwie do analogicznych modeli, nasze zasuwy pracują pod stosunkowo wysokim ciśnieniem.
✔ Wysoka wytrzymałość i trwałość.
✔ Odporność na zużycie i korozję
✔ Łatwość montażu i konserwacji
✔ Wszechstronność zastosowania w różnych warunkach
Analog: zasuwa 30Ch6BR. Materiały konstrukcyjne
Sterowanie - ręczne. Obudowa, pokrywa, pokrętło, tarcza - żeliwo SCh 200 (SCh20), EN-GJL-200 lub GG50, EN-GJS-500
Temperatura czynnika roboczego - +225°C. Klin - żeliwo SCh 200 (SCh20), GG20, EN-GJL-200 lub stal 1.0552
Wersja klimatyczna - U1. Trzpień - stal 20x13 lub stal 3
Długość konstrukcyjna - 230 mm. Pierścień w obudowie, pierścień w tarczy - mosiądz CuZn38Pb2
Masa - 21 kg. Tuleja gwintowana - mosiądz CuZn38Pb2
Zakres zastosowania
Zawór ten znajduje szerokie zastosowanie w gospodarce komunalnej, przemyśle, energetyce, a także w sieciach wodociągowych i ciepłowniczych. Dzięki żeliwnemu korpusowi charakteryzuje się wysoką odpornością na obciążenia mechaniczne i długą żywotnością.
Gdzie kupić zawór żeliwny kołnierzowy Du 100?
W naszym sklepie internetowym możesz kupić zawór żeliwny kołnierzowy Du 100 w korzystnej cenie od producenta. Gwarantujemy jakość produktu i szybką dostawę na terenie całej Ukrainy. Zamów już teraz!
Zasada działania:
Zawór otwiera się, gdy element sterujący z tuleją gwintowaną obraca się w kierunku przeciwnym do ruchu wskazówek zegara, w wyniku czego trzpień wykonuje ruch postępowy. Podczas otwierania trzpień z tarczami i klinem między nimi unosi się.
Umiejscowienie:
Podczas montażu uszczelki montuje się między kołnierzami zaworu a rurociągiem. Połączenia śrubowe dokręca się kluczem z normalną siłą. Po zamontowaniu należy sprawdzić działanie zaworu za pomocą ręcznego elementu sterującego lub ręcznego zabezpieczenia napędu elektrycznego.
Siłownik elektryczny należy zamontować zgodnie z instrukcją obsługi siłownika elektrycznego. W przypadku montażu na zewnątrz, siłownik elektryczny należy chronić przed bezpośrednim działaniem opadów atmosferycznych.
Cechy użytkowe:
- Zawory z żeliwa szarego, niezależnie od medium, ciśnienia roboczego i temperatury, nie mogą być stosowane w rurociągach narażonych na drgania.
- Pozycja montażu na rurociągu jest dowolna, z wyjątkiem pozycji sterowania skierowanej w dół.
| Charakterystyka produktu | |
| Nacisk | 1,6 мРа |
| Materiał korpusu | żeliwo |
