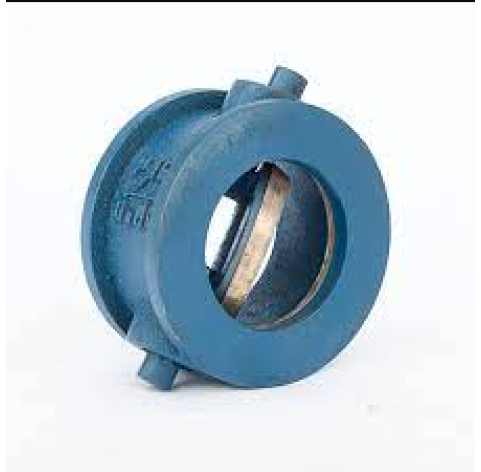

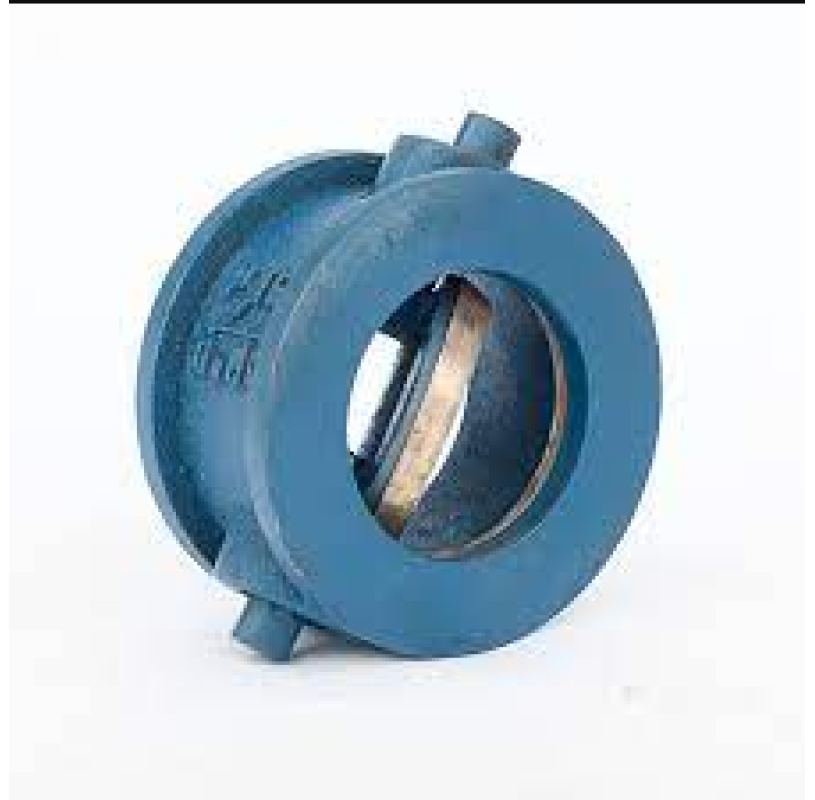

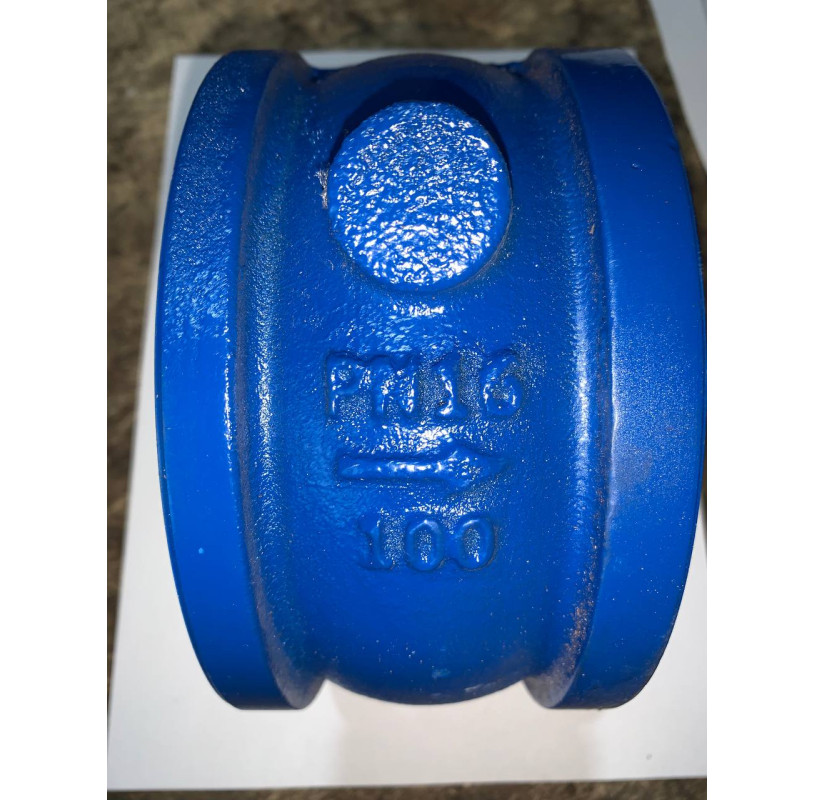

Zawór zwrotny międzykołnierzowy DU 100

Zawór zwrotny umieszczony pomiędzy kołnierzami ma za zadanie zapobiegać wstecznemu przepływowi czynnika, hermetycznie zamykając kanał w odwrotnym kierunku przepływu. Zawory charakteryzują się niskimi oporami. Są niezawodne, nie powodują hałasu i nie powodują wstrząsów hydraulicznych.

Zasada działania zaworu: w przypadku podawania czynnika przesłona zostaje obrócona, w przypadku zatrzymania dopływu czynnika przesłona opuszcza się do powierzchni uszczelnienia obudowy i zapobiega cofaniu się czynnika

Zawór montowany jest pomiędzy kołnierzami w odpowiedzi na rurociąg i ściskany za pomocą sworzni.

 Niedopuszczalne jest spawanie kołnierzy do rurociągu z zamontowanym zaworem.

 Podczas montażu zawór musi swobodnie wchodzić w przestrzeń międzykołnierzową. Sprawdź poprawność montażu uszczelki.

Wstrząs hydrauliczny może uszkodzić zawór. Zaleca się stosowanie kompensatorów w celu zmniejszenia rozszerzalności cieplnej rurociągu.
