Tłok napowietrzający kołnierzowy DN 25 - 300

Tłok napowietrzający z kołnierzem to skuteczny sposób automatycznego usuwania powietrza z instalacji wodociągowej. Zapobiega tworzeniu się zatorów powietrznych, które mogą obniżać wydajność instalacji i powodować uderzenia hydrauliczne. Montuje się go na sieci wodociągowej za pomocą standardowego przyłącza kołnierzowego.

Tłok napowietrzający z kołnierzem DN 25-300; PN16

Kołnierz napowietrzający tłoka DN100

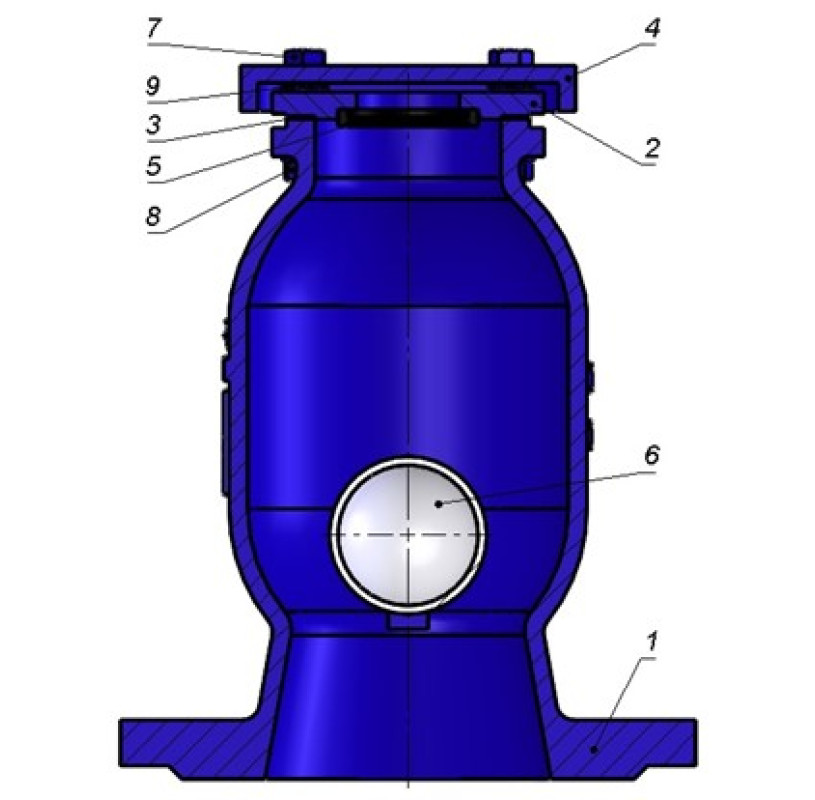

Ogólny układ tłoków VVF pokazano na ryc. 1. Zawór odpowietrzający składa się z żeliwnego korpusu 1, który posiada w dolnej części komorę pułapkową, w której umieszczona jest wydrążona kula 6, której zadaniem jest zapobieganie blokowaniu się instalacji w celu dopuszczenia powietrza do instalacji. Na korpusie 1 montowana jest dolna żeliwna pokrywa 2, którą dociska się uszczelką 3 do gniazda na korpusie. Na pokrywie 2 montowany jest pierścień uszczelniający 5, który zapobiega wypływaniu wody z układu podczas jest zwolniony. Górna pokrywa 4 jest montowana na dolnej pokrywie 2 przez podkładki, co zapobiega przedostawaniu się ciał obcych do korpusu tłoka.

Zasada działania nurnika opiera się na zasadzie zaworu, który uwalnia powietrze z układu i blokuje ujście wody. Tłok działa również w przeciwnym kierunku, nie dopuszczając do powstania podciśnienia w układzie.

Tłok jest testowany pod kątem szczelności i wytrzymałości przy ciśnieniu Ppr\u003e 1,5РN.
